Modulare Reaktorsysteme: Schlüsselfertige Lösungen für jeden chemischen Prozess

GMM Pfaudler Reaktorsysteme: Ingenieurskunst auf höchstem Niveau

GMM Pfaudler ist spezialisiert auf die Entwicklung und den Bau schlüsselfertiger, modularer Reaktorsysteme, die vollständig integriert, vormontiert und individuell auf Ihren chemischen Prozess zugeschnitten sind.

Unsere erfahrenen Ingenieurteams konzipieren umfassende Lösungen, die sämtliche erforderlichen Komponenten wie Apparate, Instrumentierung, Rohrleitungen und Steuerungssysteme beinhalten – für eine nahtlose Integration und einen reibungslosen Betrieb.

Im Fokus stehen Effizienz, Zuverlässigkeit und Sicherheit. Unsere Reaktorsysteme bieten herausragende Leistung bei gleichzeitig verkürzten Projektlaufzeiten und reduzierten Gesamtkosten.

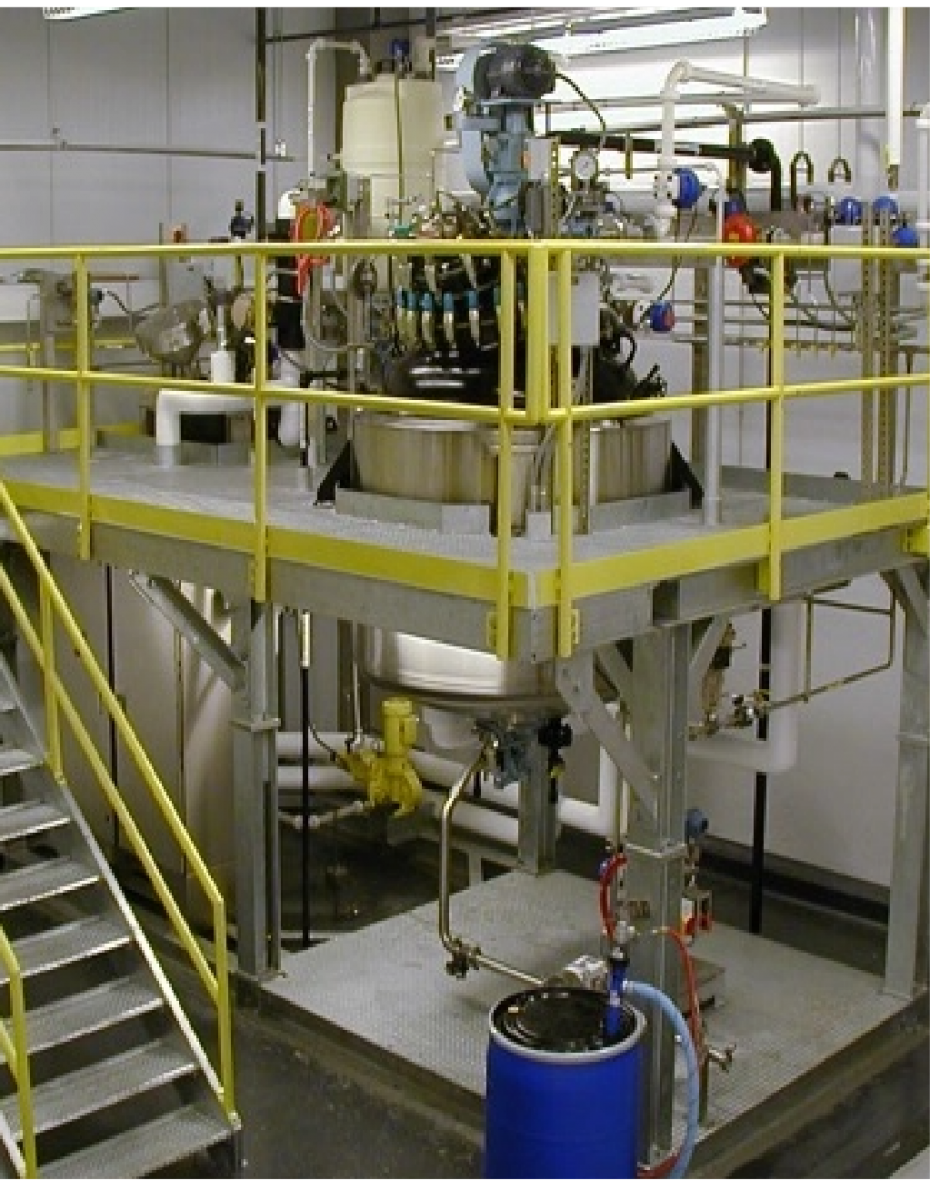

Was ist ein modulares Reaktorsystem?

Jedes Reaktorsystem wird individuell nach den Anforderungen unserer Kunden konzipiert und als vollständig montierte und integrierte Einheit geliefert. Typische Systemkomponenten umfassen:

  • Engineering & Konstruktion: Verfahrenstechnik, Projektmanagement, Bauleitung, 3D-CAD-Modellierung
  • Kernkomponenten: Reaktoren, Vorratstanks, Feststoffdosiersysteme, Kondensatoren, Auffangbehälter, Pumpen, Wärmetauscher, Kolonnen
  • Steuerung & Automatisierung: SPS-Steuerungen, Instrumentierung, Prozess- und Sicherheitsverriegelungen
  • Versorgungs- & Hilfssysteme: Feststoffhandhabung, Vakuumsysteme, Temperiergeräte, Abluftreinigungssysteme, Kältemaschinen, Kühltürme, Heizsysteme

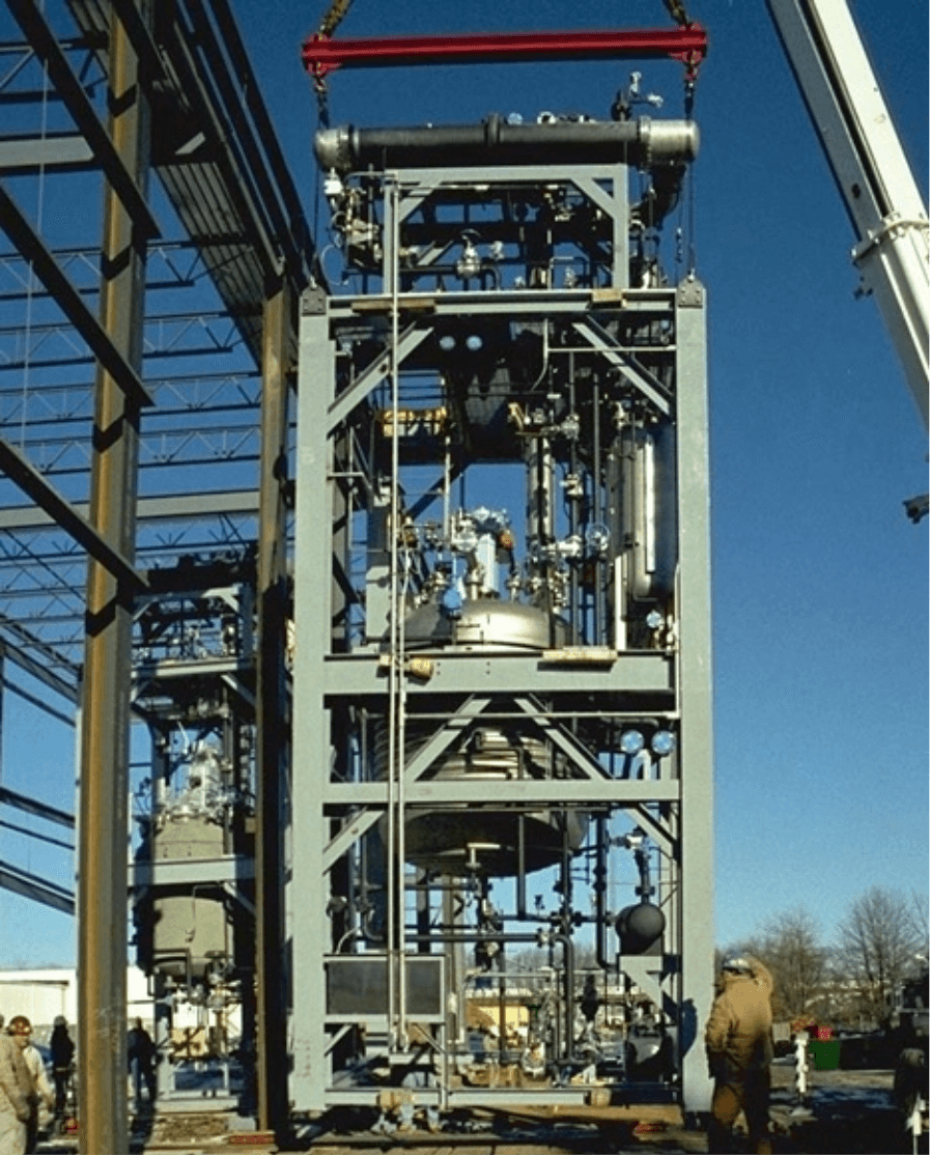

  • Strukturelle Unterstützung: Skid-Montage auf Stahlrahmen für eine kompakte und transportierbare Ausführung
  • Rohrleitungsverbindungen: Vollständig integrierte Prozess- und Versorgungsleitungen für einen reibungslosen Betrieb

Ergänzende Systeme für Reaktoren

Wenn zentrale Versorgungssysteme beim Kunden nicht verfügbar sind oder nicht ausreichend Kapazität für neue Prozesse bieten, entwickelt und liefert GMM Pfaudler die notwendigen Versorgungseinheiten für das neue Reaktorsystem.

Dazu gehören unter anderem Rohstoffzuführung, Vakuumsysteme, Temperiersysteme und Abluftreinigung.

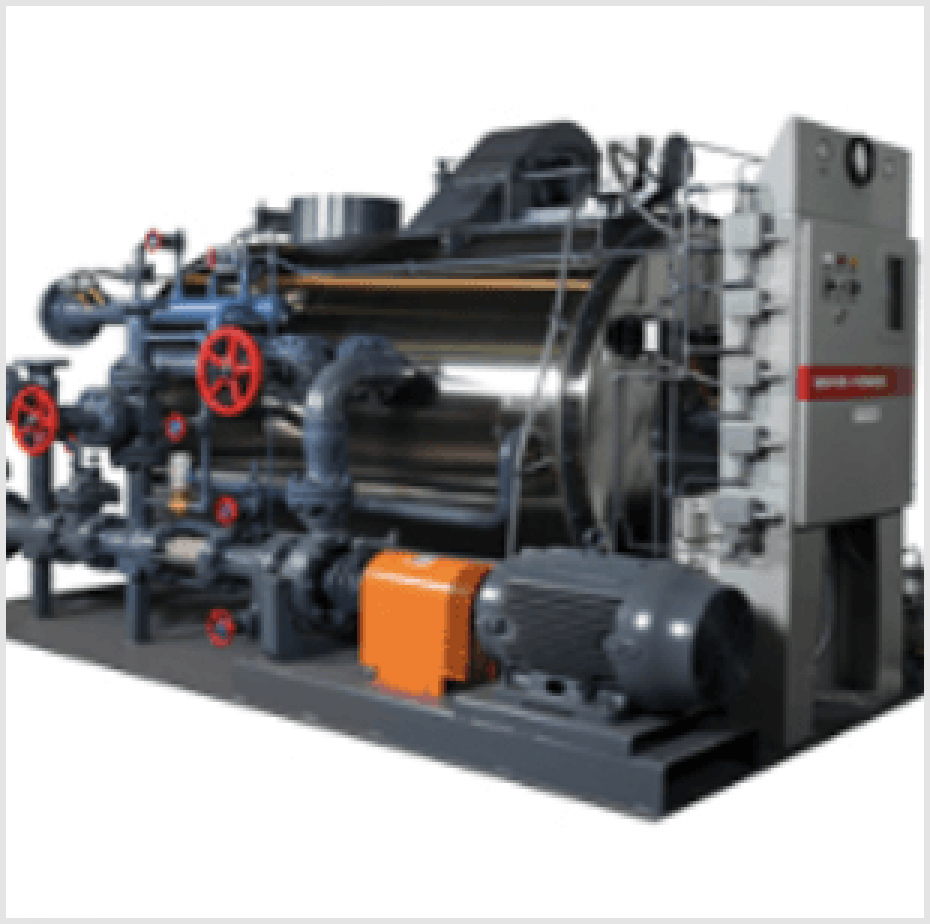

Gasbefeuertes Heizgerät

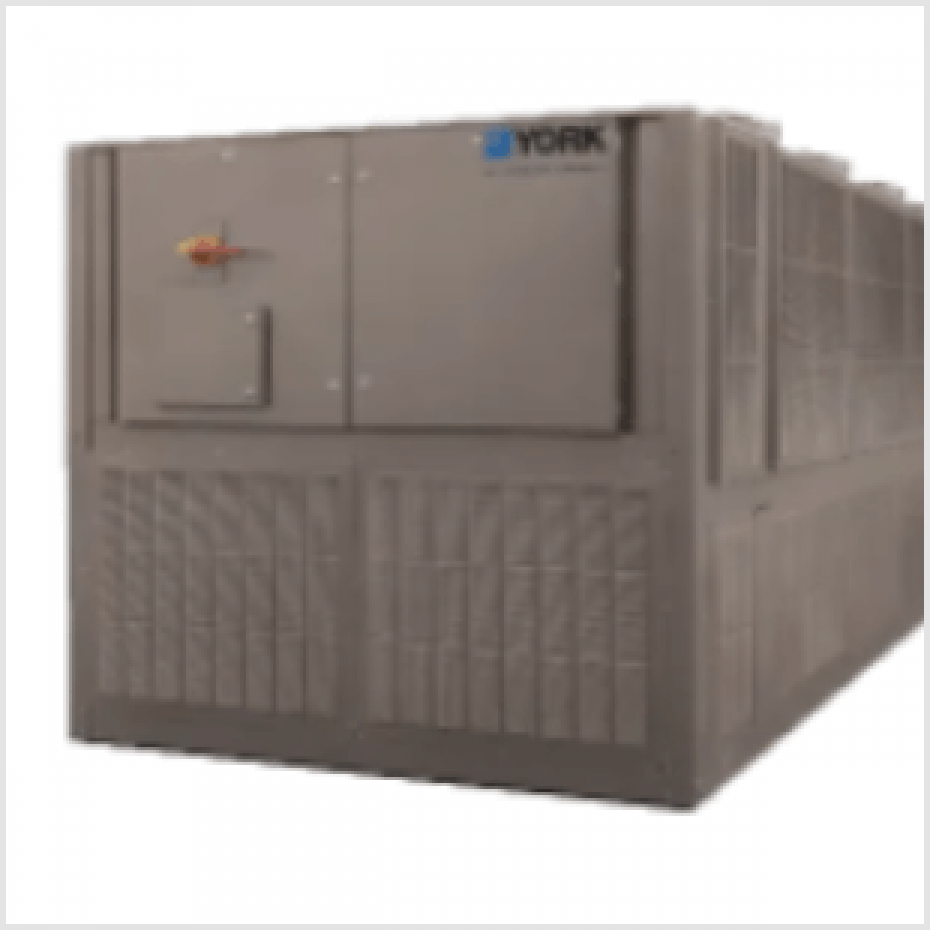

Kältemaschine

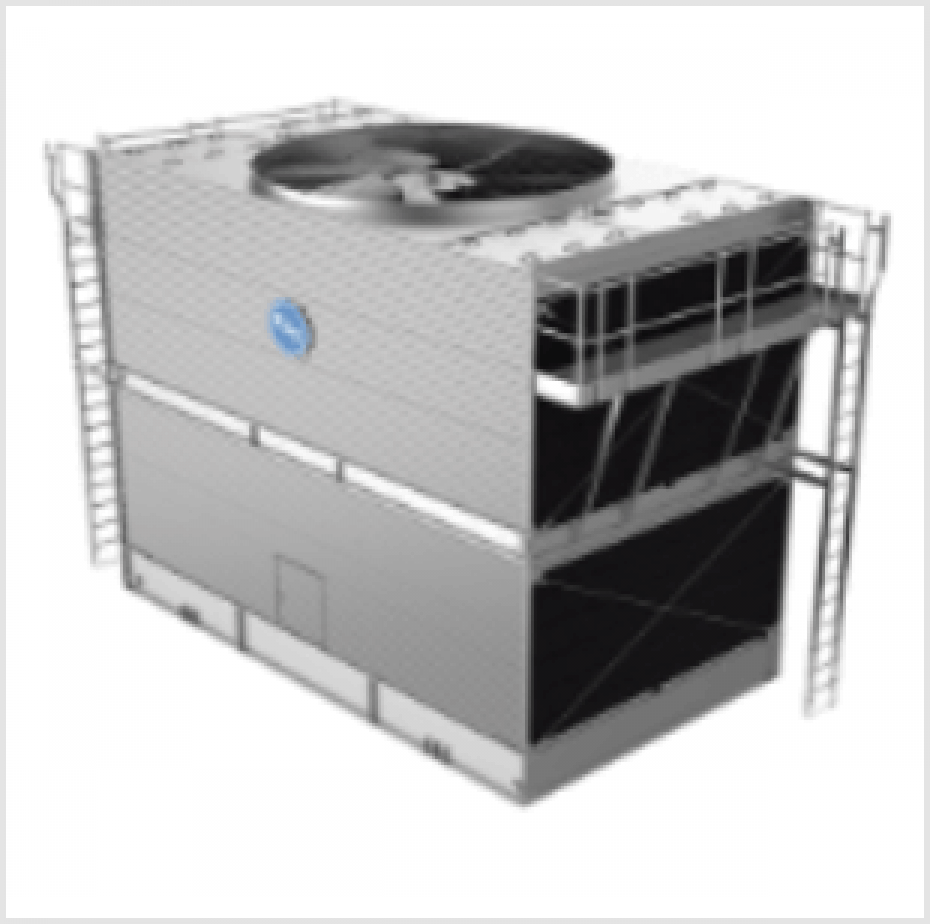

Kühlturm
Temperatur-Steuer-Einheit

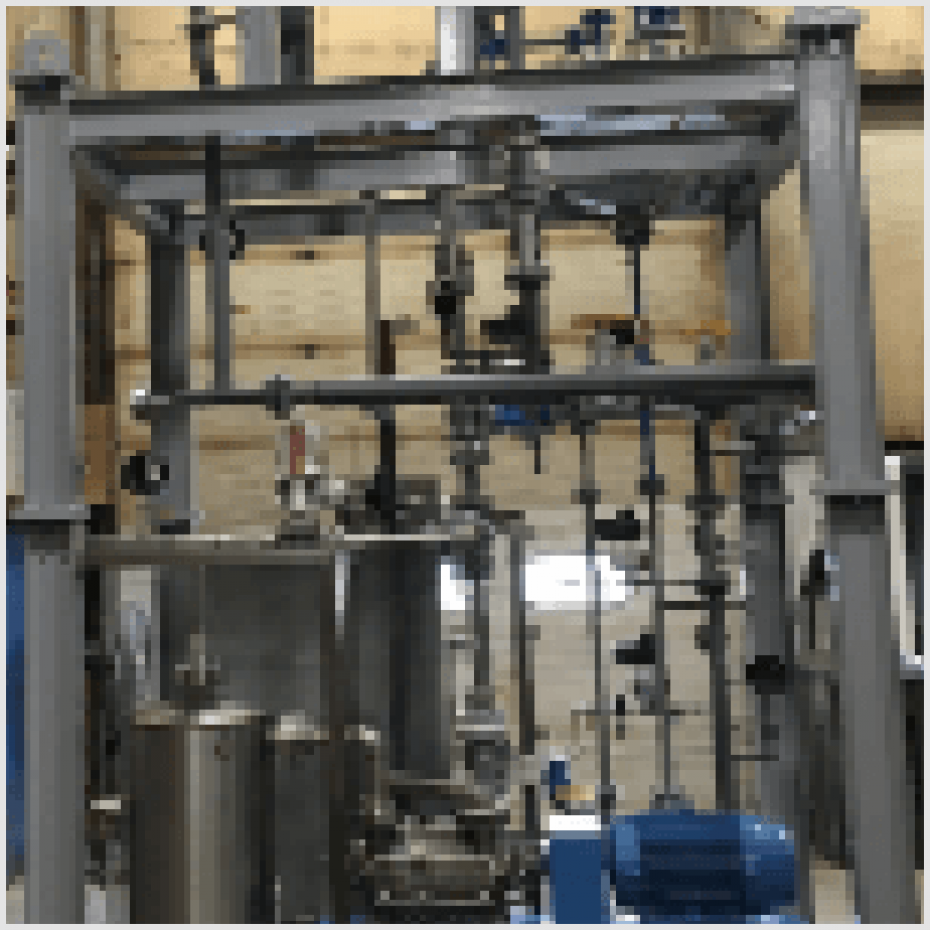

Vakuumsystem

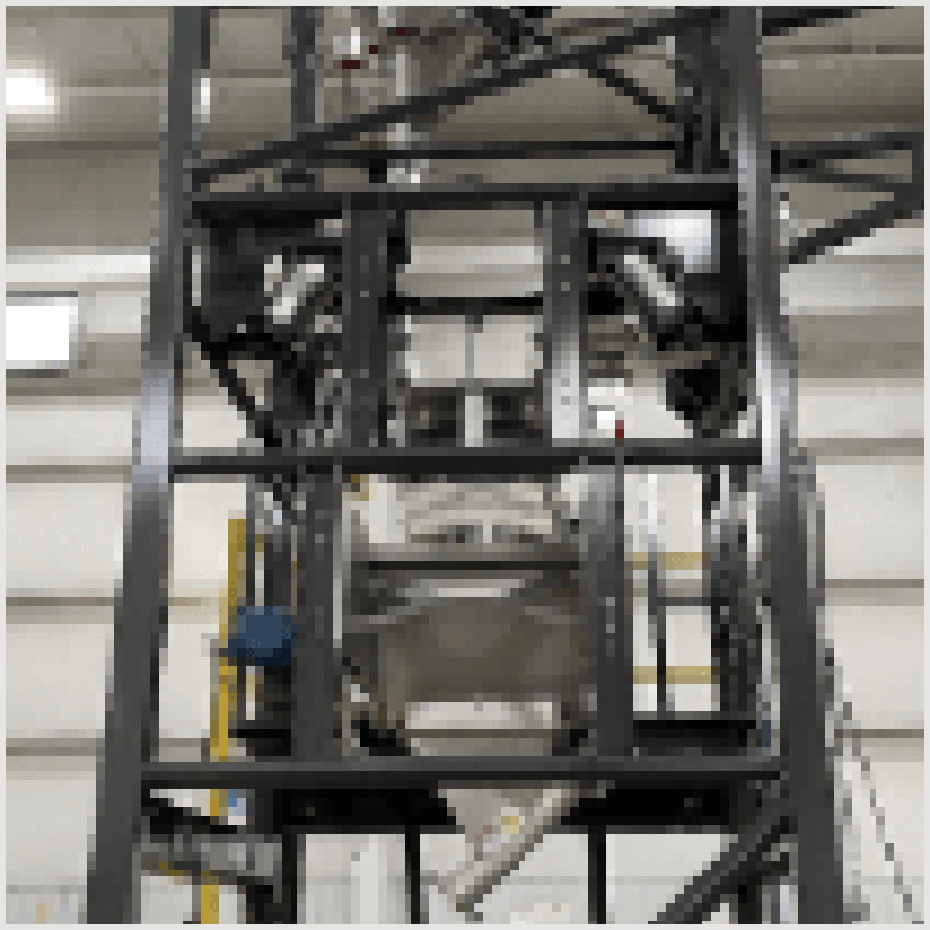

Feststoff-Handhabungs-System

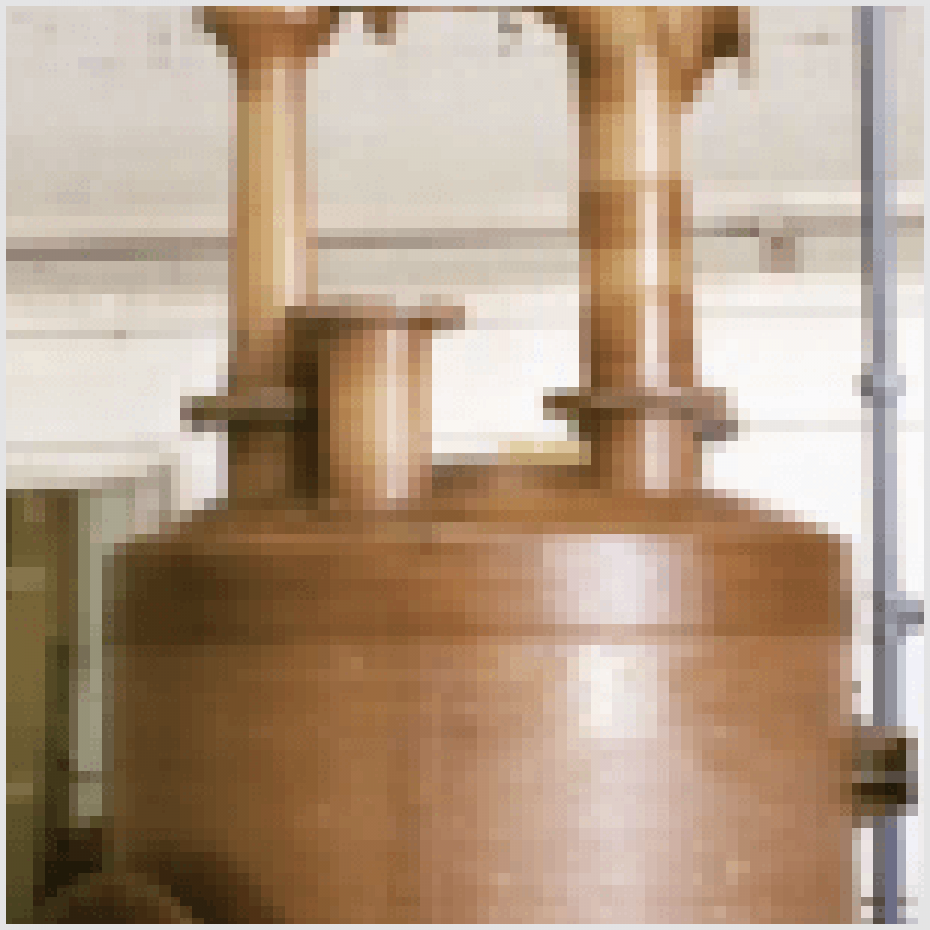

Wäschersystem

Schlüsselkomponenten schlüsselfertiger modularer Systeme von GMM Pfaudler

Komponenten

  • Reaktoren
  • Tanks
  • Kolonnen
  • Kondensatoren
  • Wärmetauscher
  • Pumpen
  • Instrumentierung
  • Rohrleitungen
  • Fest­stoff­hand­ha­bung
  • Vakuumsysteme
  • Ver­sor­gungs­ein­hei­ten
  • SPS-Steuerungen

Spezifikationen

  • Gerä­te­spe­zi­fi­ka­tio­nen
  • In­stru­men­ten­spe­zi­fi­ka­tio­nen
  • Rohr­lei­tungs­spe­zi­fi­ka­tio­nen
  • Design- und Bauvorschriften
  • Dokumentation

Engineering

  •
  • Projektleitung
  • Verfahrenstechnik
  • In­stru­men­ten­tech­nik
  • HAZOP/PHA
  • Werkstoffauswahl Steuerungstechnik
  •

Design

  • Modulares Design
  • 3D-CAD
  • R&I-Fließbilder
  • Prozessfließbilder
  • Gestell- oder Modulzeichnungen
  • Fer­ti­gungs­zeich­nun­gen
  • Rohr­lei­tungs­iso­me­trien
  • Elektropläne

Montage

  • Anlagenbau
  • Stahlbau
  • Rohrleitungsbau
  • Elektrotechnik
  • Bauleitung
  • Werksabnahme (FAT)

Administration

  • Einkauf
  • Kostenkontrolle
  • Terminplanung
  • Dokumentation

Betrieb

  • Standortabnahme (SAT)
  • Inbetriebnahme
  • garantierte Leistung
  • Schulung
  • Ersatzteile
  • Service

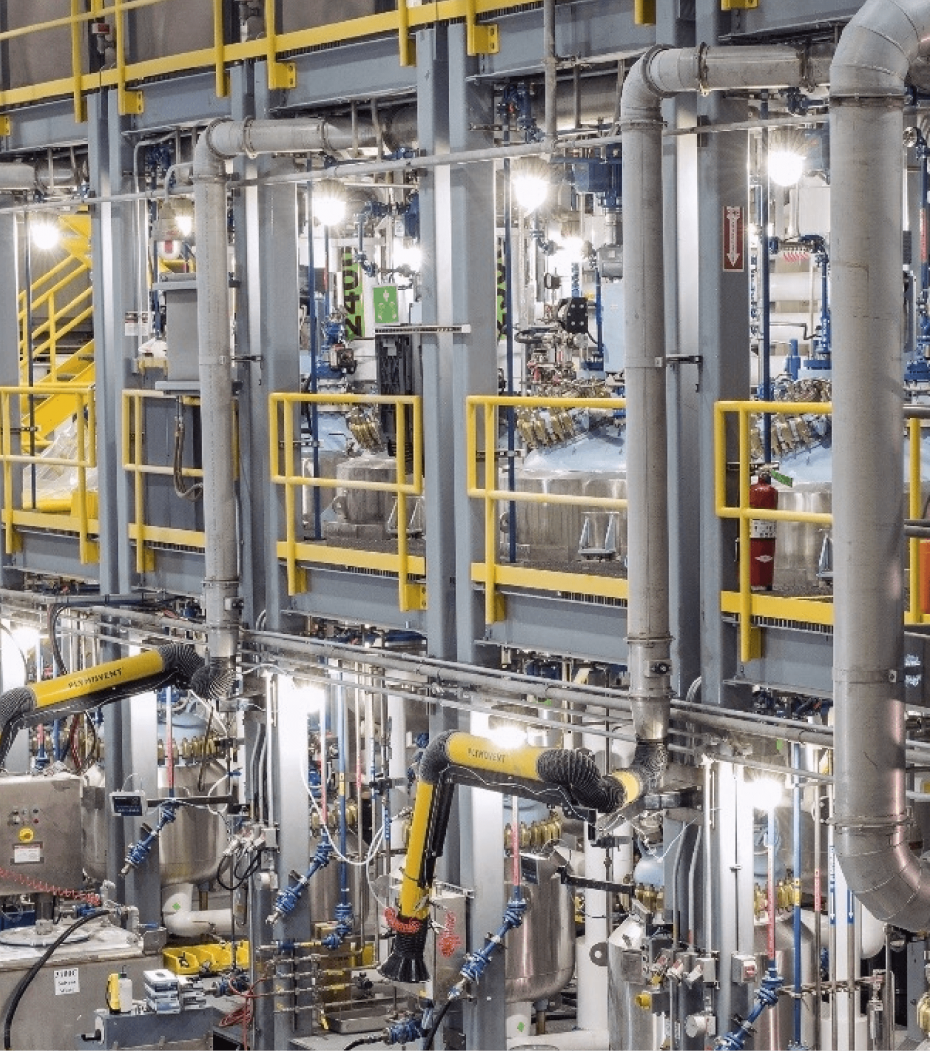

Vorteile modularer Reaktorsysteme von GMM Pfaudler

Our turnkey modular reactor systems offer a range of benefits, making them the preferred choice for high-performance chemical processing:

  • Systemkompetenz aus einer Hand:
    Nahtlose Integration aller Komponenten für optimale Leistung
  • Festpreisgarantie:
    Keine Kostenüberschreitungen – sichere Budgetplanung
  • Verantwortung aus einer Hand:
    Vereinfachte Projektabwicklung mit reduziertem Risiko
  • Höchste Qualität:
    Präzise Fertigung für langfristige Zuverlässigkeit
  • Schnellere Projektabwicklung:
    Verkürzte Lieferzeiten durch modulare Bauweise
  • Kosteneffizienz:
    Geringere Kosten für Engineering, Fertigung und Installation
  • Platzoptimierung:
    Kompakte und effiziente Anlagenstruktur
  • Minimale Betriebsunterbrechung:
    Reibungslose Integration in bestehende Systeme

Add a title to the image

through

Add a title to the image

Wichtige Designaspekte für Reaktorsysteme

Unsere Systeme sind darauf ausgelegt, qualitativ hochwertige und reproduzierbare Ergebnisse zu liefern – bei gleichzeitig niedrigen Betriebskosten und maximaler Sicherheit. Wichtige Designmerkmale:

  • Flüssigkeitsdosierung (Gewicht, Durchfluss, Temperatur)
  • Feststoffdosierung (Gewicht, Durchfluss)
  • Präzise Temperaturregelung für höchste Chargenqualität und Reproduzierbarkeit
  • Mischtechnologien (unsere Marken Mixion, Mixel, MixPro) für optimale Produktqualität
  • Destillations-/Strippingsteuerung (Wärme, Rate, Temperatur, Vakuum, Rückfluss)
  • Kondensator-Temperaturregelung
  • Vakuumregelung zur Reduzierung der Prozesstemperatur
  • Prozess- und Sicherheitsverriegelungen für sicheren Betrieb

FAQ - Modulare Reaktorsysteme

GMM Pfaudler Systems entwickelt und fertigt Reaktorsysteme als schlüsselfertige, vollständig vormontierte Prozessmodule, die alle für den jeweiligen Kundenprozess erforderlichen Komponenten enthalten – einschließlich Apparate, Instrumentierung, Rohrleitungen und Steuerungssysteme.

GMM Pfaudler bietet standardisierte Pilotanlagen aus Borosilikatglas unter der Marke Normag an. Für kommerzielle Anwendungen hingegen werden alle Reaktorsysteme individuell für den spezifischen Prozess und Installationsort des Kunden konstruiert und gefertigt. Unsere Ingenieure integrieren sämtliche Systemkomponenten so, dass ein maximal effizienter Betrieb gewährleistet ist. Darüber hinaus wird das Layout jedes Systems so gestaltet und engineert, dass es optimal in den verfügbaren Aufstellungsort des Kunden passt – mit besonderem Fokus auf einfache Bedienung und Wartung.

Als Erfinder und führender Hersteller von emaillierten Anlagen seit 1884 integriert GMM Pfaudler häufig emaillierte Reaktoren in seine Systeme. Dank unserer Marke Equilloy können Reaktorsysteme auch aus Edelstahl und Hochnickellegierungen gefertigt werden. Zusätzlich kommen Fluorpolymer-Beschichtungen und -Auskleidungen unserer Marke Edlon zum Einsatz.



Ja. GMM Pfaudler entwickelt und fertigt schlüsselfertige, modulare Reaktorsysteme, die neben dem Reaktor auch alle für den chemischen Prozess erforderlichen Nebenaggregate, Instrumentierungen, Steuerungen sowie die komplette Prozess- und Versorgungsrohrleitung beinhalten. Die Systeme werden vollständig vormontiert auf Stahlrahmen geliefert. Falls beim Kunden keine geeignete Versorgungstechnik vorhanden ist, konzipieren und liefern unsere Ingenieure die benötigten Betriebsmittelsysteme.





Ja. GMM Pfaudler bietet sowohl manuell betriebene als auch vollautomatisierte Systeme an. Für automatisierte Reaktorsysteme liefern wir SPS-Steuerungen sowie alle Instrumente zur Überwachung und Steuerung des Prozesses – inklusive Prozess- und Sicherheitsverriegelungen.

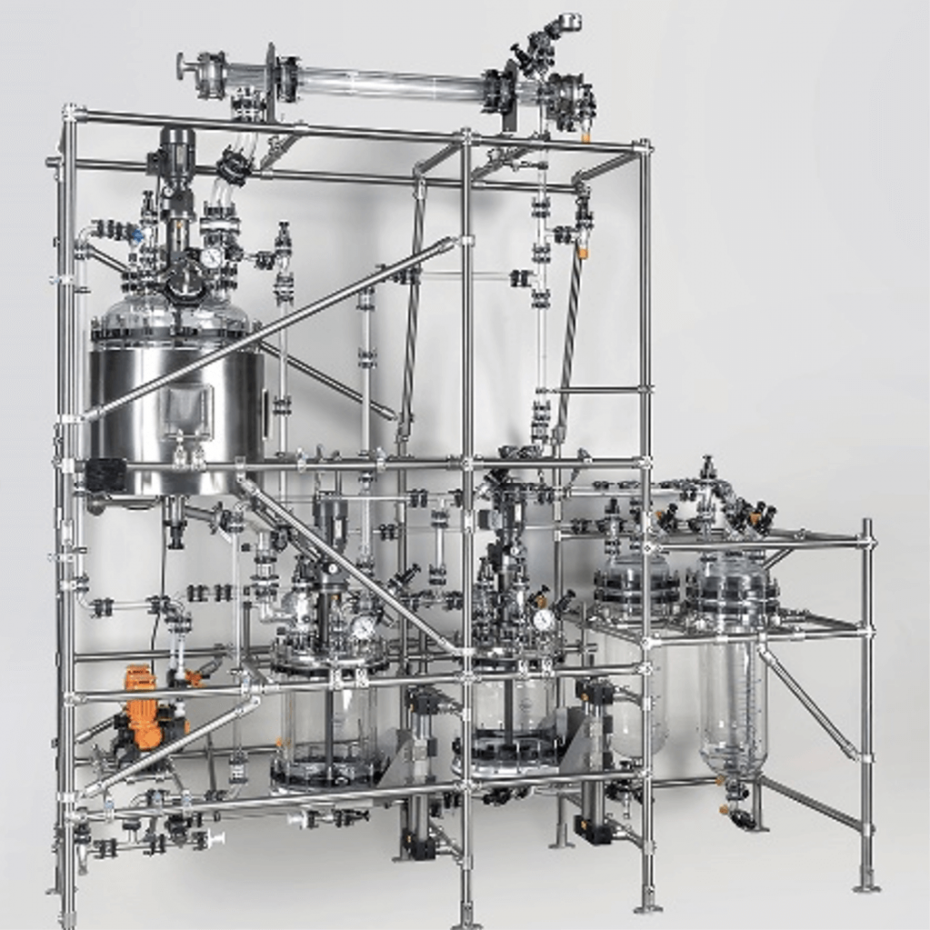

GMM Pfaudler bietet Laboranlagen aus Borosilikatglas sowie Kilo-/Pilotanlagen zur Prozessentwicklung und -prüfung an. Darüber hinaus liefern wir vollwertige kommerzielle Produktionsanlagen. Häufig wird zunächst eine Pilotanlage angeboten, mit der der Kunde den Prozess optimieren kann. Die dabei gewonnenen Erkenntnisse dienen anschließend als Grundlage für die Skalierung und den Bau der kommerziellen Anlage



Ja. GMM Pfaudler entwickelt alle Systeme gemäß den anerkannten nationalen und internationalen Normen und Standards – darunter ASME, API, ANSI, ASTM, TEMA, AWS, AISC, IBC, OSHA, NEC, NFPA, FDA, cGMP und weitere



GMM Pfaudler fertigt Reaktoren seit der Gründung im Jahr 1884 und entwickelt komplette Reaktorsysteme seit den frühen 1950er Jahren





Ja. Unsere Ingenieure und Techniker kommen direkt zum Kunden vor Ort, um bei der Installation und Inbetriebnahme zu unterstützen und das Bedienpersonal zu schulen. Jeder Anlage liegt ein ausführliches Handbuch mit detaillierten Anweisungen zur Installation, Inbetriebnahme und Bedienung bei.

.

GMM Pfaudler bietet umfassenden Lifecycle-Support für seine Reaktorsysteme – einschließlich Ersatzteilversorgung und Vor-Ort-Service durch Techniker unserer Serviceabteilung.
